Üreges forgó reduktor

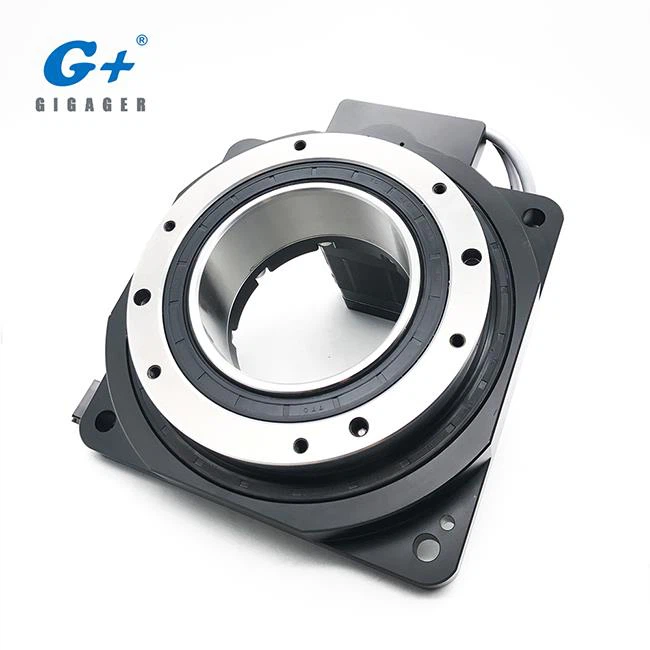

Ez a GSN200-18K-CS Hollow Rotary Reducer modellszám: 200 mm-es asztali méret 1:18 és zárt hurkú léptetőmotor. A GIGAGER üreges forgó működtetőegység ötvözi a szervomotor, a bütyök indexelő és a DD motor előnyeit, így egyensúlyt teremt a három termék között. Segédmotorokkal vagy léptetőmotorokkal bármilyen szögben készíthet szegmenseket, amelyek megfelelnek a számjegyvezérlőnek, amit a cam indexelő nem tud elérni.

1. A GSN200-18K-CS modelles üreges forgócsökkentő specifikációja

2. Mi az üreges forgó reduktor?

3. Mi a CS típusú Hollow Rotary Reducer termékjellemzői?

4. A CS-típusú üreges forgó reduktor rendszerkonfigurációja

5. Hány CS modell áll rendelkezésre?

6. Milyen típusú eszköz használhatja az üreges forgó reduktort?

Demó videó link:

a. Demó a Gyro teszthez https://youtu.be/PwKiObIMXRM

b. Demó a 4. tengelyhez vagy az 5. tengelyhez https://youtu.be/L9gheXQ6zLc

További videóért kattintson a GIGAGER Youtube csatornára: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

7. Hogyan válasszuk ki a megfelelő modellt a készülékemhez?

A Hollow Rotary Reducer modellválasztékával kapcsolatos további információkért tekintse meg a Modellválasztási oldalakat a katalógusban.

8. Miért válassza a GIGAGER-t?

9. GYIK

10. Kapcsolódó információk

GIGAGER üreges forgóplatform, elsősorban lézergravírozás, gépelés, CCD-vizsgálat, penész, konzol, forgótengely alkalmazás stb.

Az általunk forgalmazott specifikációk főleg 60, 100, 130, 200 sorozatúak. A termékek magas pozícionálási pontossággal rendelkeznek, fejjel lefelé telepíthetők, a forgótárcsa felülete és a hordozó közvetlenül rögzíthető és könnyen felszerelhető egy motorral.

A vállalat termékei eleget tettek a nemzeti szabadalmi tanúsításnak, és a termék forgó tárcsaház alumínium ötvözetből készül, amelyet „μ” osztályú feldolgozó gép és esztergálás és marás készít; a fogaskerék spirális kialakítású, legfeljebb 2 sebességfokozatú pontosságot biztosít, és a nitridálás után a keménység elérheti a HRC52 értéket.

A lemezfelület összeszerelése után az őrlési folyamatot az egyes részek párhuzamosságának és függőlegességének biztosítása érdekében végzik. Ugyanakkor a termék használat közben figyelembe veszi az oldalsó erőkifejtés problémáját, és elfogadja a "keresztezett görgőscsapágyat", hogy a lemezfelület oldalirányú erőkar terhelését viselje!

Ezt a teljes termékválasztékot a német HEIDENHAIN szöganalizátor teszteli, és a sebességváltó visszacsatolását és az ismételt tűréseket teljesen ellenőrzik.

A Hollow Rotating Stage jellemzői

* Üreges szerkezet

Az üreges forgóplatform forgóasztalja egy üreges szerkezet, és a szervomotor oldalra van csatlakoztatva, hogy megkönnyítse a légcső és a huzal beépítését a kohászati szerszámba.

Nagy ismétlési pontosság

Az üreges forgóplatform egyfokozatú spirális sebességfokozat-lassítást alkalmaz a kimeneti nyomaték növelése érdekében. A sebességváltó pontossága kevesebb, mint 5 fokozat. Ezenkívül a rugalmas résbeállító mechanizmus szabályozza a holtjátékot a két fogaskerék középpontjának megváltoztatásával, így az üreges forgóplatform üres. A visszatérés rendkívül kicsi, és az ismételt pozicionálási pontosság 5 ív másodperc alatt van.

* Nagy merevség

Az üreges forgótányér forgótányérját precíziós keresztezett görgőscsapágyak támasztják alá. A csapágyban lévő görgők 90 fokos szöget zárnak be, és a görgő átmérője valamivel nagyobb, mint a belső gyűrű és a csapágy külső gyűrűje közötti, a kereszt görgőscsapágy mérete. belső és külső gyűrűk és a henger, úgyhogy a csapágy által támasztott szervo-forgó platform forgótányér különféle pillanatokat, például sugárirányú, tengelyirányú és felborulást szenved, és merevsége több mint 10-szerese a hagyományos csapágynak.

* Nagy forgási pontosság

A szervo forgóplatform összeszerelése után a platform keresztezett görgős csapágyát használják a forgás középpontjává, és a forgótányér külső átmérője és vége felületei (a szabványos minőségű finomítás) a forgóasztal koaxiálisságának biztosítása érdekében , párhuzamosság és hasonlók. tolerancia.

* Motor konfiguráció

Az üreges rotációs platform rugalmasan változtathatja meg az interfész méretét a karima és a bemenő tengely lyuk testreszabásával, és alkalmas bármilyen szervomotor és léptetőmotor csatlakoztatására.

Alkalmazás

1, CNC indexelő eszköz

2, robot együttes

3. ábra: a szerszámgép negyedik megmunkáló tengelye

4, katonai radar

5, automatizált gyártósor
