Harmonikus hajtómű modell SHF-H-14 / SHF-H-17 / SHF-H-20 / SHF-H-25 / SHF-H-32. Az SHF-H típus az üreges típus, a GIGAGER harmonikus meghajtó sorozat középső nyílásával. A GIGAGER harmonikus sebességváltóját széles körben használják a robusztus csatlakozásokban, amelyek nagy merevségű, kompakt kialakításúak, nagy hatásfokúak, nagy nyomatékuk van versenyképes áron.
1. Mi a GIGAGER Harmonikus meghajtó termékjellemzői?
• Nagy költséghatékonyság
• Nagy nyomaték
• Alacsony visszarúgás
• Nagy hatékonyságú teljesítmény
2. SHF Hollow Series Harmonikus meghajtó
Sorozat | típus | spec | Áttétel | |||||
SHF | H (Üreges) | 14 | 30 | 50 | 80 | 100 | - | - |
| 17 | 30 | 50 | 80 | 100 | - | - | ||
| 20 | 30 | 50 | 80 | 100 | 120 | - | ||
| 25 | 30 | 50 | 80 | 100 | 120 | 160 | ||
| 32 | 50 | 80 | 100 | 120 | - | - | ||
További CSF, SHD, CSD sorozatok a mellékelt katalógusban találhatók. (töltse le a PDF-t ezen az oldalon)

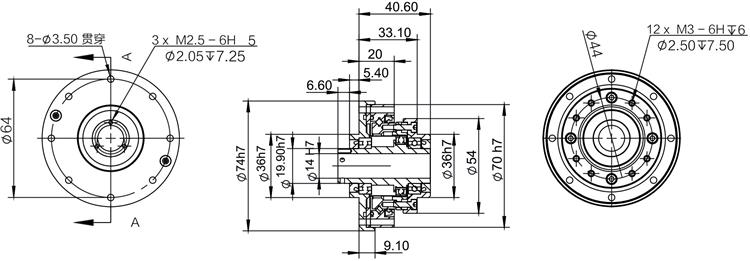

Modell: SHF-H-14
példány | Áttétel | ||||
| 30K | 50K | 80K | 100K | ||
Névleges nyomaték (2000r / perc bemenet) | nm | 3.8 | 5.1 | 7.4 | 7.4 |
Megengedett maximális nyomaték (Start • Stop) | nm | 8.6 | 17 | 22 | 27 |
Az átlagos terhelési nyomaték megengedett legnagyobb értéke | nm | 7.8 | 6.6 | 10.5 | 10.5 |
Azonnali megengedett maximális nyomaték | nm | 16 | 33 | 45 | 51 |
Megengedett maximális bemeneti fordulatszám | r / min | 8000 | 8000 | 8000 | 8000 |
Megengedett átlagos bemeneti fordulatszám | r / min | 3500 | 3500 | 3500 | 3500 |
Holtjáték | Ív szek | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tervezett élettartam | óra | 10000 | 10000 | 15000 | 15000 |
Modell: SHF-H-17
példány | Áttétel | ||||
| 30K | 50K | 80K | 100K | ||
Névleges nyomaték (2000r / perc bemenet) | nm | 8.4 | 15.2 | 21 | 23 |
Megengedett maximális nyomaték (Start • Stop) | nm | 15.2 | 32 | 41 | 52 |
Az átlagos terhelési nyomaték megengedett legnagyobb értéke | nm | 11.5 | 25 | 26 | 38 |
Azonnali megengedett maximális nyomaték | nm | 29 | 66 | 83 | 108 |
Megengedett maximális bemeneti fordulatszám | r / min | 7000 | 7000 | 7000 | 7000 |
Megengedett átlagos bemeneti fordulatszám | r / min | 3500 | 3500 | 3500 | 3500 |
Holtjáték | Ív szek | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 |
Tervezett élettartam | óra | 10000 | 10000 | 15000 | 10000 |
Modell: SHF-H-20
példány | Áttétel | |||||
| 30K | 50K | 80K | 100K | 120K | ||
Névleges nyomaték (2000r / perc bemenet) | nm | 14 | 24 | 32 | 38 | 38 |
Megengedett maximális nyomaték (Start • Stop) | nm | 26 | 53 | 70 | 78 | 83 |
Az átlagos terhelési nyomaték megengedett legnagyobb értéke | nm | 19 | 32 | 45 | 47 | 47 |
Azonnali megengedett maximális nyomaték | nm | 48 | 93 | 121 | 140 | 140 |
Megengedett maximális bemeneti fordulatszám | r / min | 6000 | 6000 | 6000 | 6000 | 6000 |
Megengedett átlagos bemeneti fordulatszám | r / min | 3500 | 3500 | 3500 | 3500 | 3500 |
Holtjáték | Ív szek | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tervezett élettartam | óra | 10000 | 10000 | 15000 | 15000 | 15000 |
Modell: SHF-H-25
példány | Áttétel | ||||||
| 30K | 50K | 80K | 100K | 120K | 160K | ||
Névleges nyomaték (2000r / perc bemenet) | nm | 26 | 37 | 60 | 64 | 64 | 64 |
Megengedett maximális nyomaték (Start • Stop) | nm | 48 | 93 | 130 | 149 | 159 | 167 |
Az átlagos terhelési nyomaték megengedett legnagyobb értéke | nm | 36 | 52 | 83 | 103 | 103 | 103 |
Azonnali megengedett maximális nyomaték | nm | 90 | 177 | 242 | 270 | 289 | 298 |
Megengedett maximális bemeneti fordulatszám | r / min | 5500 | 5500 | 5500 | 5500 | 5500 | 5500 |
Megengedett átlagos bemeneti fordulatszám | r / min | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Holtjáték | Ív szek | ≦ 20 | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 | ≦ 10 |
Tervezett élettartam | óra | 10000 | 10000 | 15000 | 15000 | 15000 | 15000 |
Modell: SHF-H-32
példány | Áttétel | ||||
| 50K | 80K | 100K | 120K | ||
Névleges nyomaték (2000r / perc bemenet) | nm | 72 | 112 | 130 | 130 |
Megengedett maximális nyomaték (Start • Stop) | nm | 205 | 289 | 325 | 335 |
Az átlagos terhelési nyomaték megengedett legnagyobb értéke | nm | 103 | 159 | 208 | 205 |
Azonnali megengedett maximális nyomaték | nm | 363 | 540 | 635 | 652 |
Megengedett maximális bemeneti fordulatszám | r / min | 4500 | 4500 | 4500 | 4500 |
Megengedett átlagos bemeneti fordulatszám | r / min | 3500 | 3500 | 3500 | 3500 |
Holtjáték | Ív szek | ≦ 20 | ≦ 10 | ≦ 10 | ≦ 10 |
Tervezett élettartam | óra | 10000 | 15000 | 15000 | 15000 |
3. Miért válassza a GIGAGER-t?
4. Kapcsolódó tudás
A Harmonic Drive története
A törzshullám-áttétel (SWG) alapfogalmát a CW Musser vette át 1957-es szabadalmában. Először 1960-ban sikeresen használták fel az USM Co., majd a Hasegawa Gear Works, Ltd., az USM engedélyével. Később Hasegawa Gear Works, Ltd. lett a Harmonic Drive Systems Inc., Japánban és az USM Co. Harmonic Drive divíziója Harmonic Drive Technologies Inc. lett.
Az Apollo Lunar Rover elektromos meghajtású kerekei hajtóműveikben tartalmazzák a feszültséghullámot. Továbbá, a Skylab-on használt napelemek telepítéséhez használt csörlők feszültséghullámú fogaskerekekkel működtek. Mindkét rendszert a United Shoe Machinery Corp. Harmonic Drive divíziója fejlesztette ki.
2006. január 1-jén a Harmonic Drive Technologies / Nabtesco a Peabody, a MA és a HD Systems of Hauppauge, NY, egyesült egy új közös vállalat, a Harmonic Drive LLC. A HD Systems, Inc. a Harmonic Drive System, Inc. leányvállalata volt. Az irodákat Peabody, MA, Hauppauge, NY, San Jose, CA és Oak Park, IL. A Harmonic Drive Systems, Inc., Japán székhelye Tokióban, elsődleges gyártási helyén, Hotaka-ban, Japánban. A Harmonic Drive AG európai központja és gyártása Limburgban / Lahnben, Németországban található.
