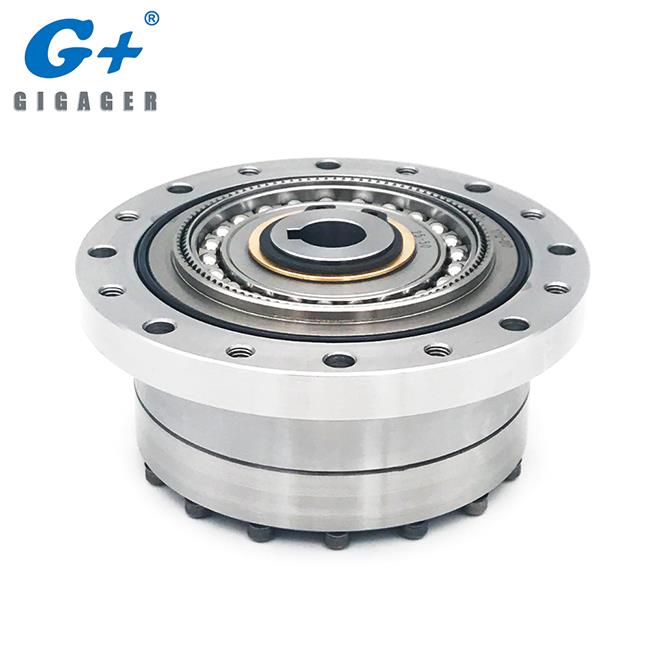

A GIGAGER Harmonic Drive CSF modell a CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32 modellszámú precíziós harmonikus sorozat. A GIGAGER teljes körű, nagy teljesítményű, harmonikus reduktorokat kínál, amelyek megfelelnek a japán és az amerikai harmonikus hajtóműveknek. Ezek a tökéletes alternatív harmonikus sebességcsökkentők a korlátozott költségvetéshez.

1. Mi a GIGAGER Harmonikus meghajtó termékjellemzői?

• Nagy költséghatékonyság

• Magas hatásfok

• Alacsony visszarúgás

• Nagy merevség

2. CSF Standard sorozatú harmonikus meghajtó

Sorozat	típus	spec	Áttétel
CSF	Alapértelmezett	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

További sorozat SHF, SHD, CSD, lásd a mellékelt katalógusban. (töltse le a PDF-t ezen az oldalon)

Modell: CSF-14

példány		Áttétel
példány		30K	50K	80K	100K
Névleges nyomaték (2000r / perc bemenet)	nm	4.0	5.4	7.8	7.8
Megengedett maximális nyomaték (Start • Stop)	nm	9	18	23	28
Az átlagos terhelési nyomaték megengedett legnagyobb értéke	nm	6.8	6.9	11	11
Azonnali megengedett maximális nyomaték	nm	17	35	47	54
Megengedett maximális bemeneti fordulatszám	r / min	8000	8000	8000	8000
Megengedett átlagos bemeneti fordulatszám	r / min	3500	3500	3500	3500
Holtjáték	Ív szek	≦ 20	≦ 20	≦ 10	≦ 10
Tervezett élettartam	óra	10000	10000	15000	15000

Modell: CSF-17

példány		Áttétel
példány		30K	50K	80K	100K
Névleges nyomaték (2000r / perc bemenet)	nm	8.8	16	22	24
Megengedett maximális nyomaték (Start • Stop)	nm	16	34	43	54
Az átlagos terhelési nyomaték megengedett legnagyobb értéke	nm	12	26	27	39
Azonnali megengedett maximális nyomaték	nm	30	70	87	108
Megengedett maximális bemeneti fordulatszám	r / min	7000	7000	7000	7000
Megengedett átlagos bemeneti fordulatszám	r / min	3500	3500	3500	3500
Holtjáték	Ív szek	≦ 20	≦ 20	≦ 10	≦ 10
Tervezett élettartam	óra	10000	10000	15000	10000

Modell: CSF-20

példány		Áttétel
példány		30K	50K	80K	100K	120K
Névleges nyomaték (2000r / perc bemenet)	nm	15	25	34	40	40
Megengedett maximális nyomaték (Start • Stop)	nm	27	56	74	82	87
Az átlagos terhelési nyomaték megengedett legnagyobb értéke	nm	20	34	47	49	49
Azonnali megengedett maximális nyomaték	nm	50	98	127	147	147
Megengedett maximális bemeneti fordulatszám	r / min	6000	6000	6000	6000	6000
Megengedett átlagos bemeneti fordulatszám	r / min	3500	3500	3500	3500	3500
Holtjáték	Ív szek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10
Tervezett élettartam	óra	10000	10000	15000	15000	15000

Modell: CSF-25

példány		Áttétel
példány		30K	50K	80K	100K	120K	160K
Névleges nyomaték (2000r / perc bemenet)	nm	27	39	63	67	67	67
Megengedett maximális nyomaték (Start • Stop)	nm	50	98	137	157	167	176
Az átlagos terhelési nyomaték megengedett legnagyobb értéke	nm	38	55	87	108	108	108
Azonnali megengedett maximális nyomaték	nm	95	186	255	304	289	314
Megengedett maximális bemeneti fordulatszám	r / min	5500	5500	5500	5500	5500	5500
Megengedett átlagos bemeneti fordulatszám	r / min	3500	3500	3500	3500	3500	3500
Holtjáték	Ív szek	≦ 20	≦ 20	≦ 10	≦ 10	≦ 10	≦ 10
Tervezett élettartam	óra	10000	10000	15000	15000	15000	15000

Modell: CSF-32

példány		Áttétel
példány		50K	80K	100K	120K
Névleges nyomaték (2000r / perc bemenet)	nm	76	118	137	137
Megengedett maximális nyomaték (Start • Stop)	nm	216	304	333	353
Az átlagos terhelési nyomaték megengedett legnagyobb értéke	nm	75	167	216	216
Azonnali megengedett maximális nyomaték	nm	200	568	647	686
Megengedett maximális bemeneti fordulatszám	r / min	4500	4500	4500	4500
Megengedett átlagos bemeneti fordulatszám	r / min	3500	3500	3500	3500
Holtjáték	Ív szek	≦ 20	≦ 10	≦ 10	≦ 10
Tervezett élettartam	óra	10000	15000	15000	15000

3. Kapcsolódó tudás

Hogyan oldható meg a harmonikus reduktor hőproblémája?

A harmonikus reduktor mérete kicsi, könnyű súlyú, nagy átviteli pontossággal rendelkezik, és különböző gyárakban és vállalkozásokban használják. Mit kell tennünk, ha egy harmonikus reduktort találunk, ha egy harmonikus reduktort használunk?

Ha a reduktort használat közben felmelegíti, és a hőmérséklet túl magas, ez általában az excentrikus csapágy problémája lehet, és hibás működés áll fenn. Természetesen ez csak egy általános helyzet. Más tényezőket is figyelembe veszünk. Például, ha a gépet újonnan vásárolták, lehet, hogy ésszerűtlen összeszerelés, és problémák is lehetnek. Természetesen ez a tudás az első reflexió az elmében, miután a reduktor hőmérséklete megtalálható, de ez nem jelenti azt, hogy a probléma ebből az okból következik be. A reduktor hőmérsékleti problémája szempontjából egy másik fontos tényező lehet, azaz a kenőolaj problémája. Ha a reduktor nem tartalmaz kenőolajat, akkor a fenti problémák jelentkezhetnek. Ehhez a helyes gyógyszerhez kell mennünk, a helyi körülményeknek megfelelően.

Természetesen más okokat is figyelembe kell venni. Ha a reduktort gyakran túlterhelik, a túlmelegedés lehetősége is fennáll. Ezek a tényezők azonban állandó elemzést és kizárást igényelnek, hogy megtalálják a legmegfelelőbb választ.

Ha úgy találja, hogy a harmonikus reduktor hőmérséklete túl magas, a következő lépés a probléma megoldása. Csak a harmonikus reduktor elméleti alapismereteinek elsajátításával lehet gyorsabban megoldani a problémát.

Precíziós harmonikus reduktor
